练习 2: ContextCapture Insights 电信塔

目标:

-   熟悉自动检测概念

-   使用现有的探测器探测电信天线

-   了解3D识别的工作流程

-   将实景模型和检测盒导出DGN格式

材料:

-   48张可用于电信塔三维建模的图像

-   已安装文件夹中提供的“天线”探测器

1-   创建一个 ContextCapture Insights工程

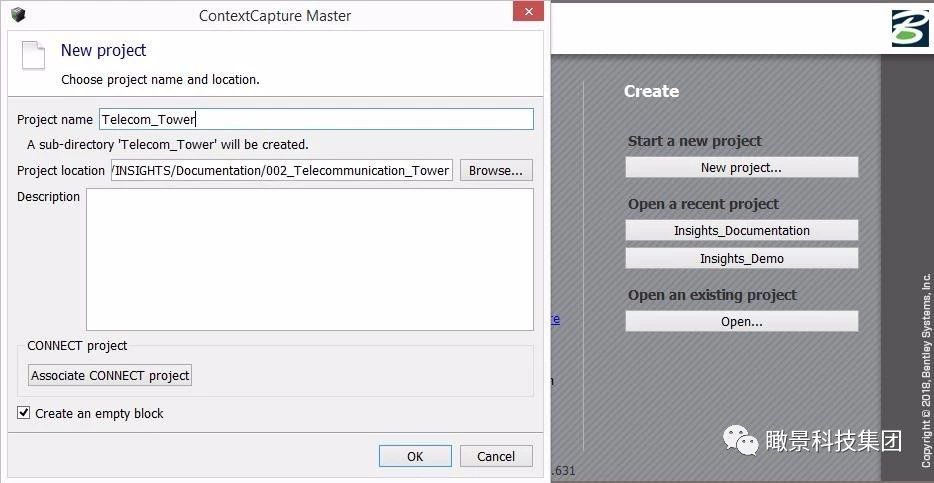

- 创建一个新的ContextCapture项目或使用现有的一个(如:the project dedicated todataset1)。

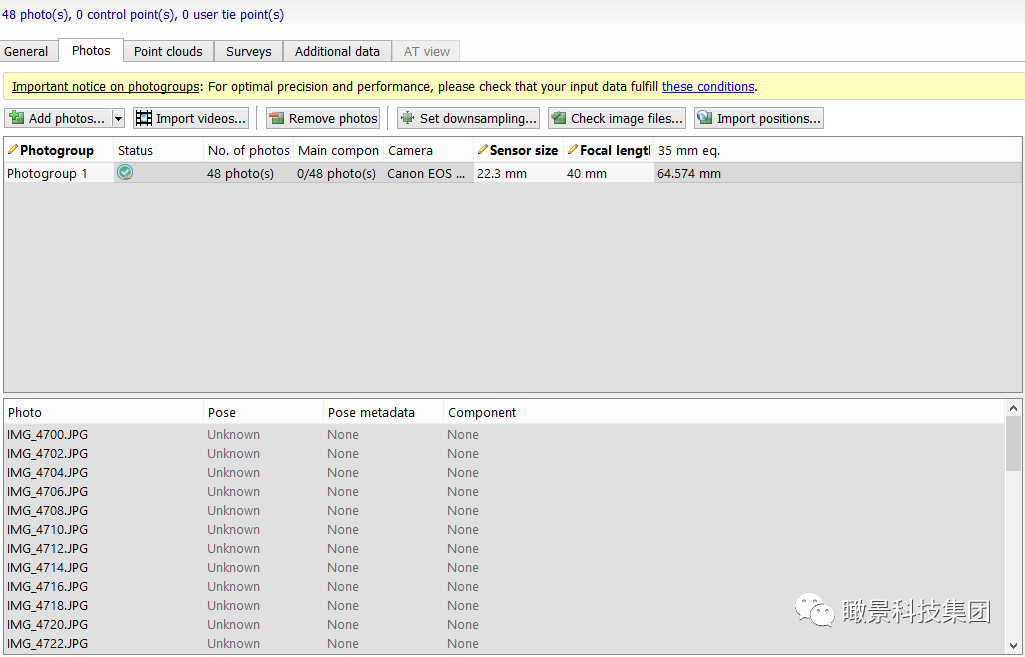

- 从 …/002_Telecommunication_Tower导入48张照片至一个新区块。

2-   运行常规 ContextCapture进程

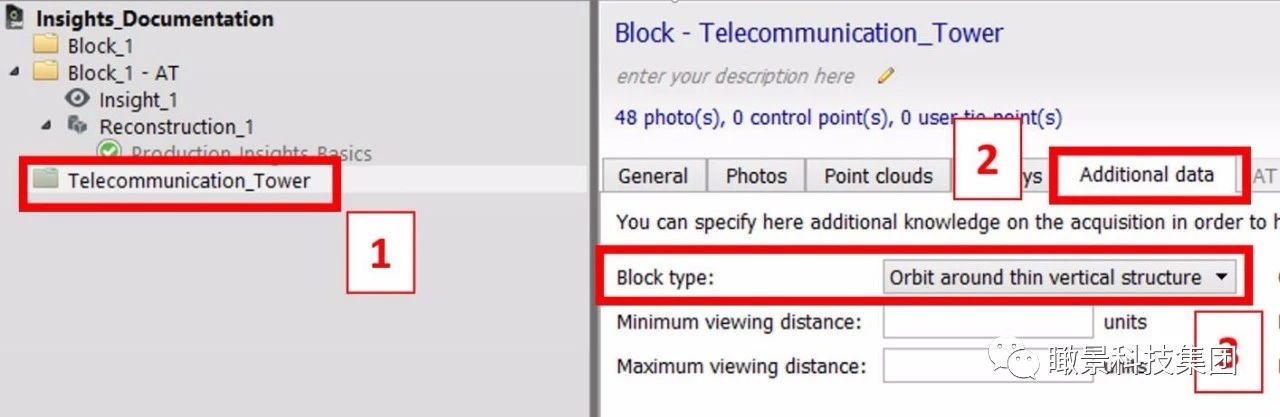

由于我们在处理的是电信塔项目，所以首先要做的是针对这种区块定义区块类型，以提高匹配速度和精度。在block(1)中设置，转到Additional Data标签页(2)，设置block type(3)为“orbit around thin vertical structure”。

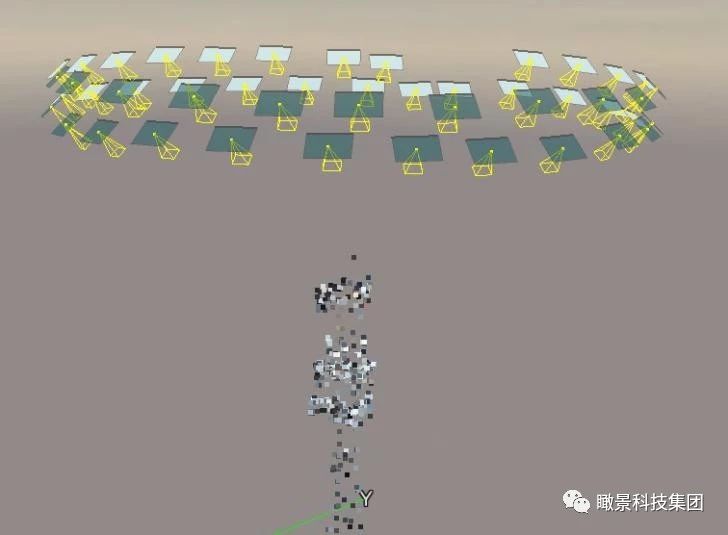

- 用默认参数设置运行空三

3-   创建一个 Insight 并提交一个detection任务

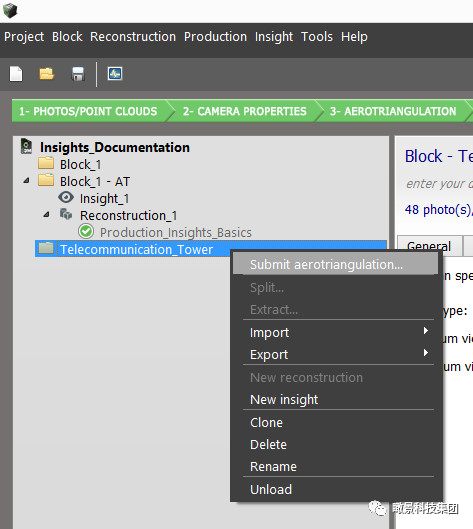

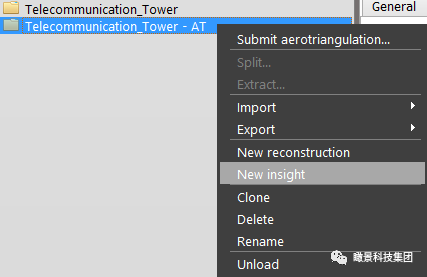

- 与练习1中一样，现在是展现ContextCapture Insights特性的时候了。右键单击block和“NewInsight”。

- 注意:对于这个练习，我们在空三测量之后立即创建了insight。正如在练习1中提到的，可以创建insight，并且可以在工作流的任何时候运行insight。

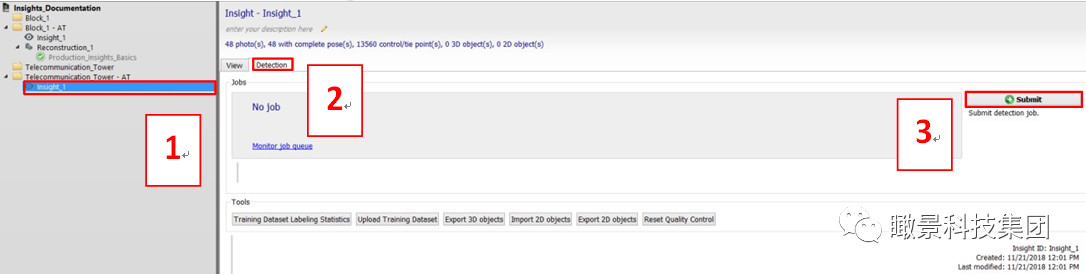

- 在 Insight (1) 中设置并跳转到 detection 选项卡(2)

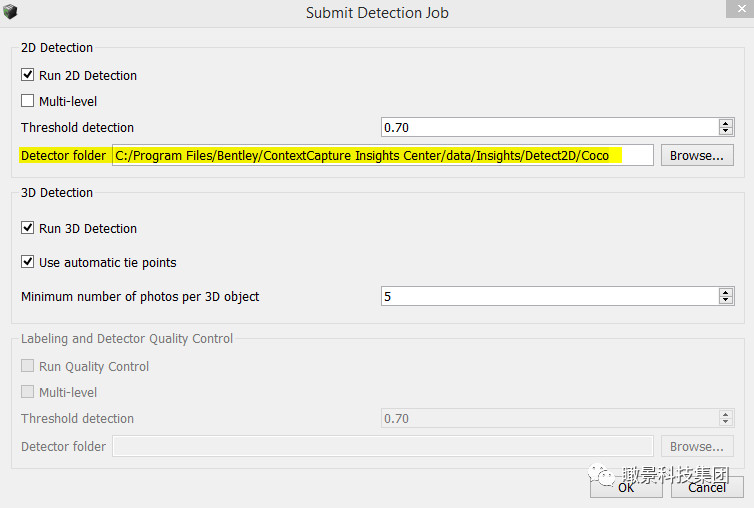

- 提交一个detection任务(3)

- 根据文件结构类型定义检测器文件夹路径。默认情况下，它位于这里:

C:\ProgramFiles\Bentley\ContextCapture InsightsCenter\data\Insights\Detect2D\Antennas

- 将其他设置设置为默认值(有关每个设置的更多信息，请参阅相关文档)。

- 单击OK并启动ContextCapture Insights引擎(如果尚未启动)。

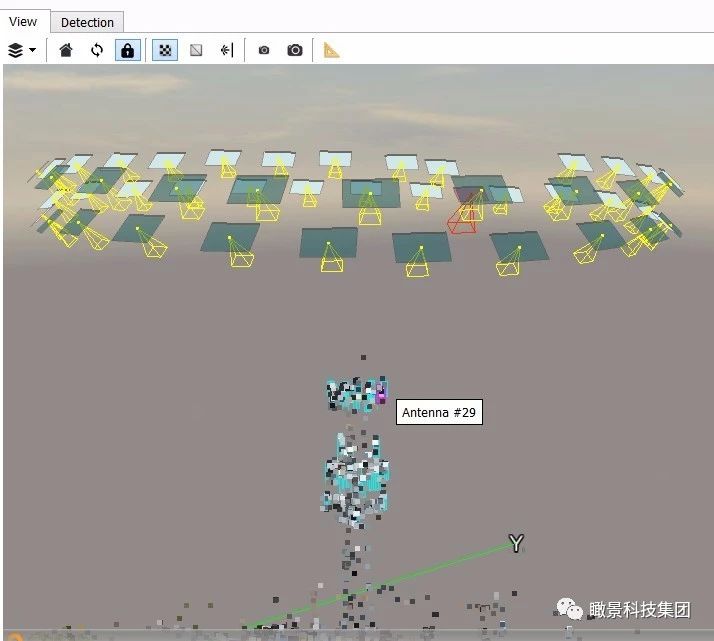

- Detection 任务会自动开始。

4-   导出您的模型和相关的3d盒

- 一旦检测到目标，检测盒就可以导出到DGN，以便在Bentley工具中进行进一步的工作。

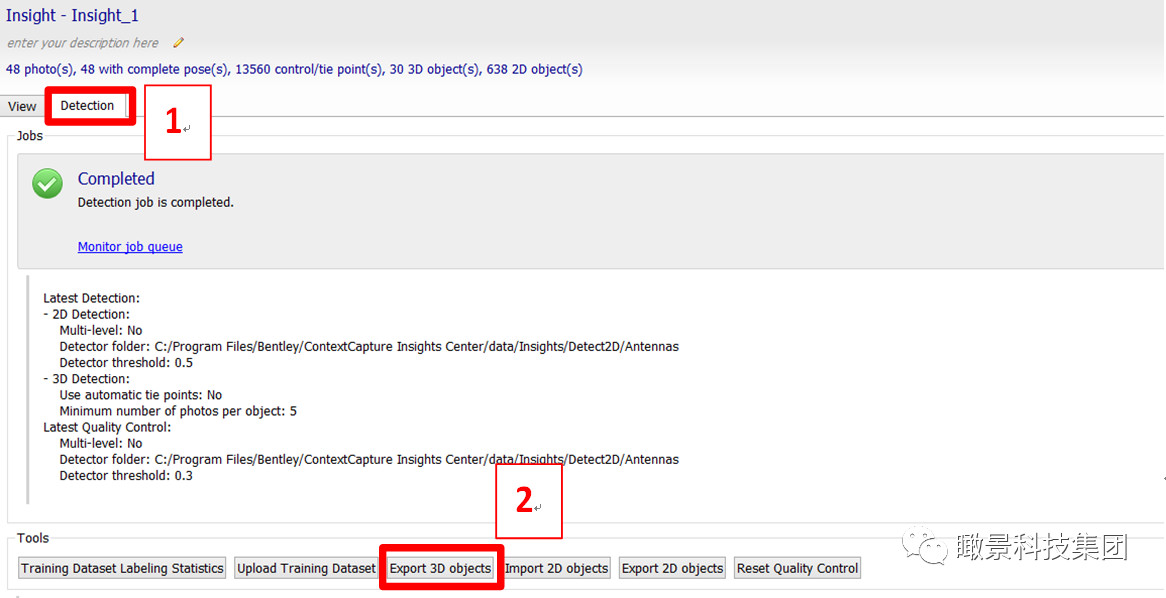

- 设置detection选项卡(1)，导出3D对象(2)

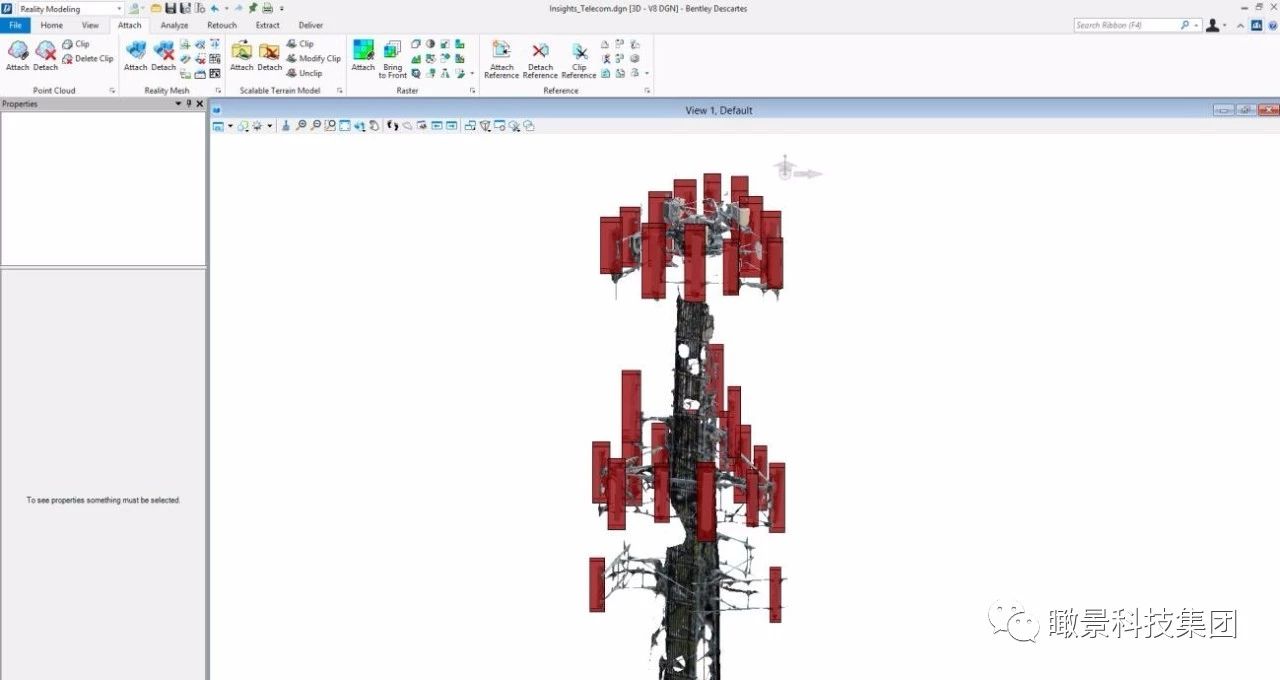

- 一个DGN文件被创建

- 可以在任何Bentley应用程序中打开(如: ContextCaptureEditor)，并可以附加相应的实景模型。

5-   更进一步的，拍摄您自己的数据集并用“antennas”探测器来检测其他可识别的对象。
