200平方公里实景三维建模项目案例分享

瞰景Smart3D软件系统200平方公里实景三维建模项目案例，现分享给大家。

1

项目简介

① 测区范围：200平方公里。

② 数据情况：310590张影像数据，地面分辨率3cm。

③ 相机型号：瞰景“小怪兽”Monster航摄仪，照片尺寸11608*8708。

④ 软件：瞰景Smart3D 2023实景三维建模软件。

2

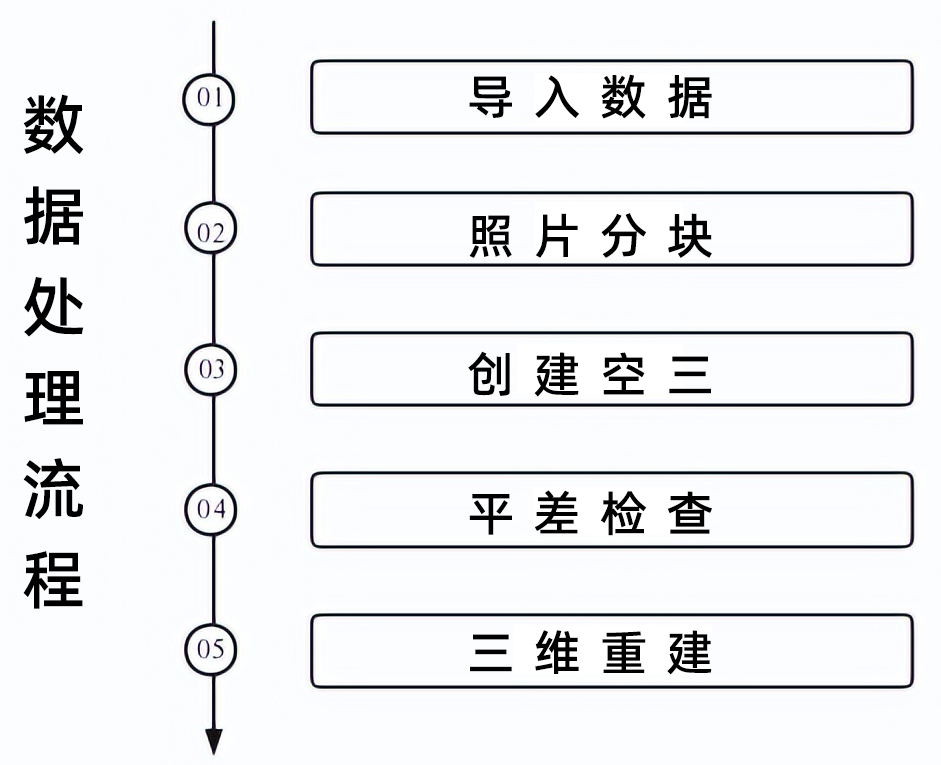

项目处理流程

3

具体操作流程

3.1 数据导入

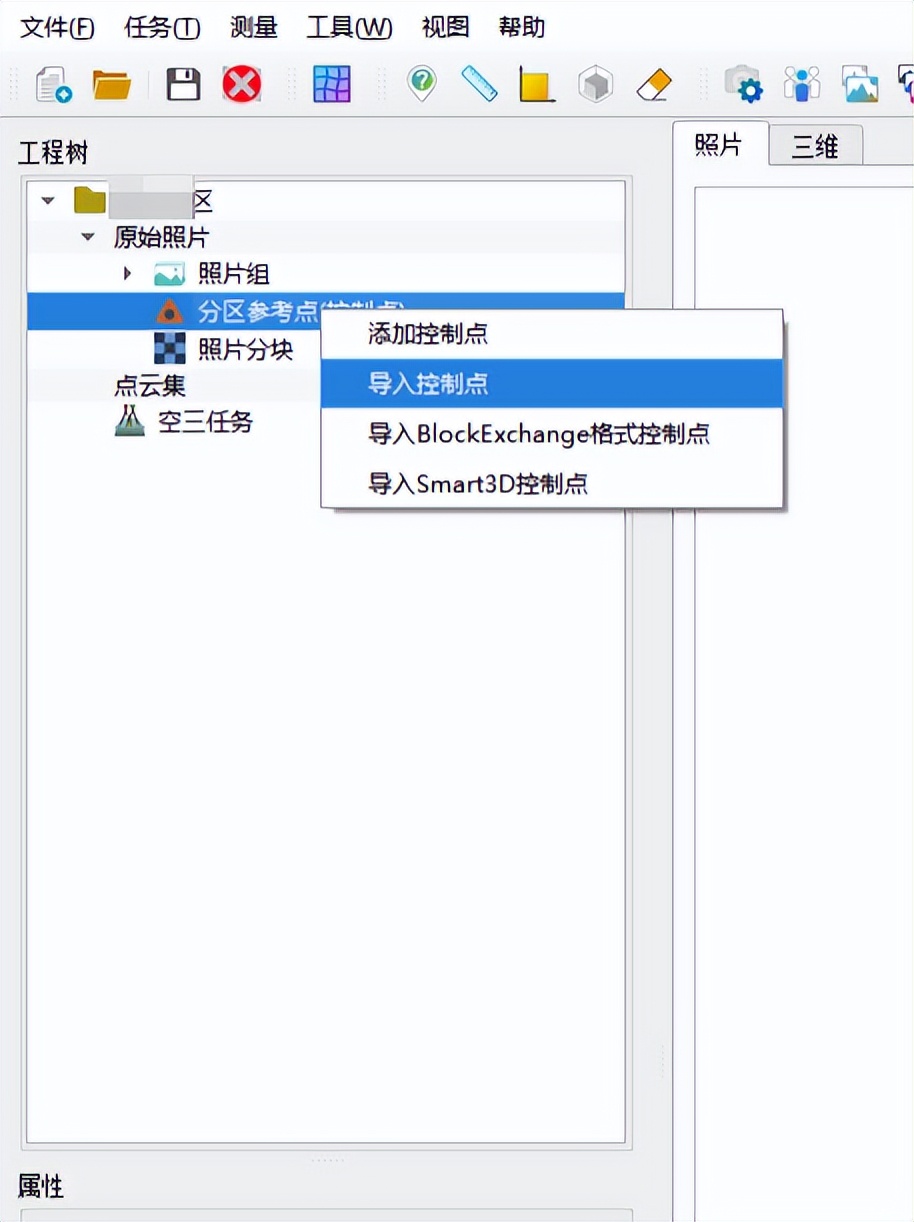

首先打开Smart3D软件，新建工程。然后在照片组位置导入数据影像和对应的位置信息，再右击分区参考点导入控制点信息。

3.2 照片分块

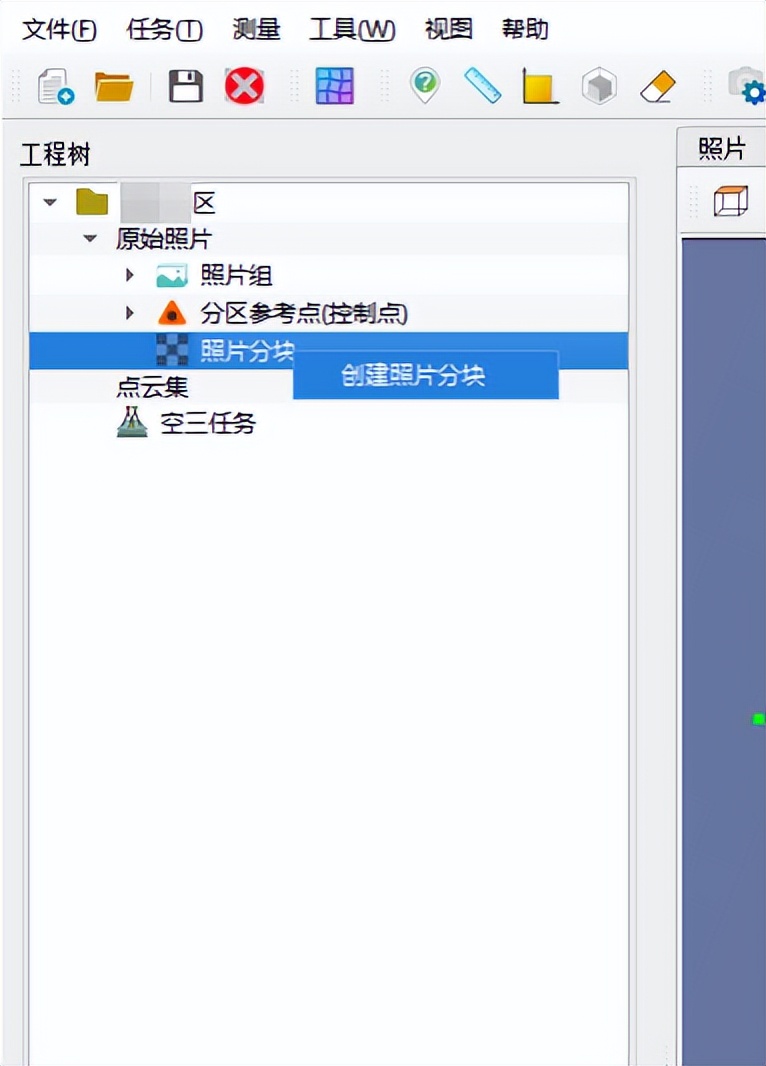

首先在照片分块的位置右击，点击创建照片分块。配置分块属性。

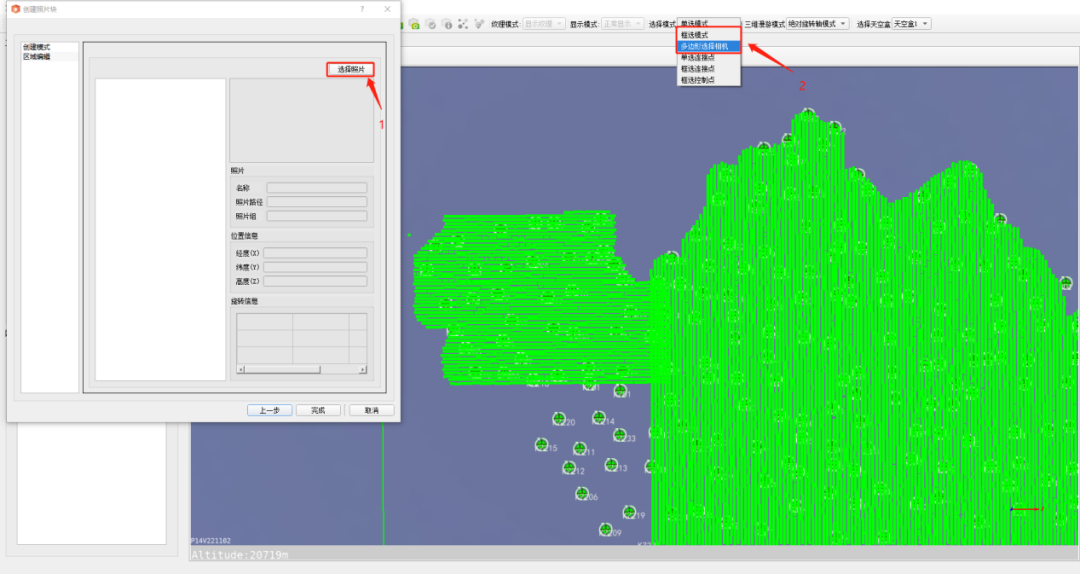

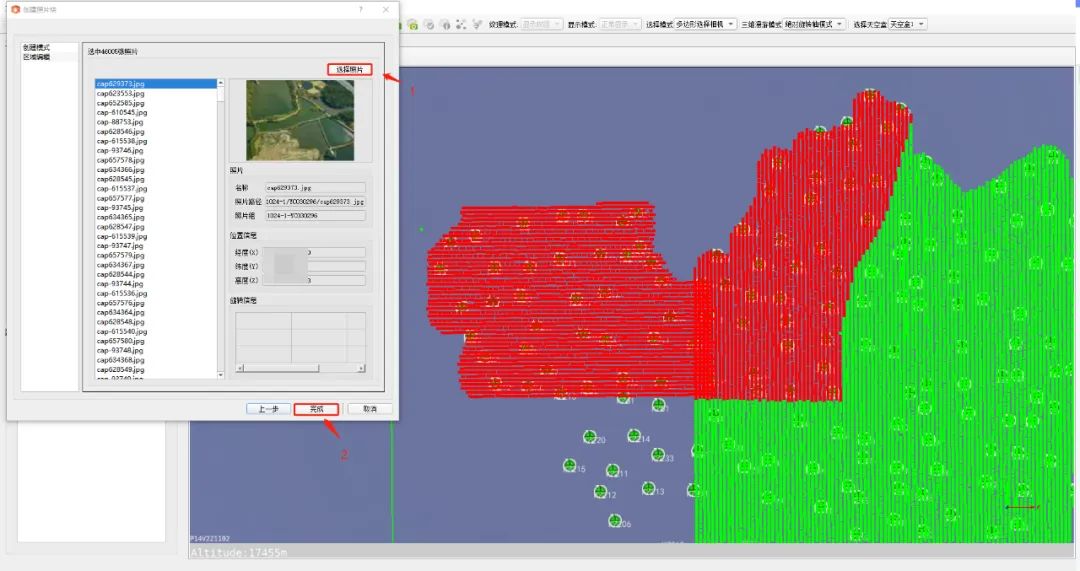

先点击选择照片按钮，然后可以更换选择模式再去划分照片。

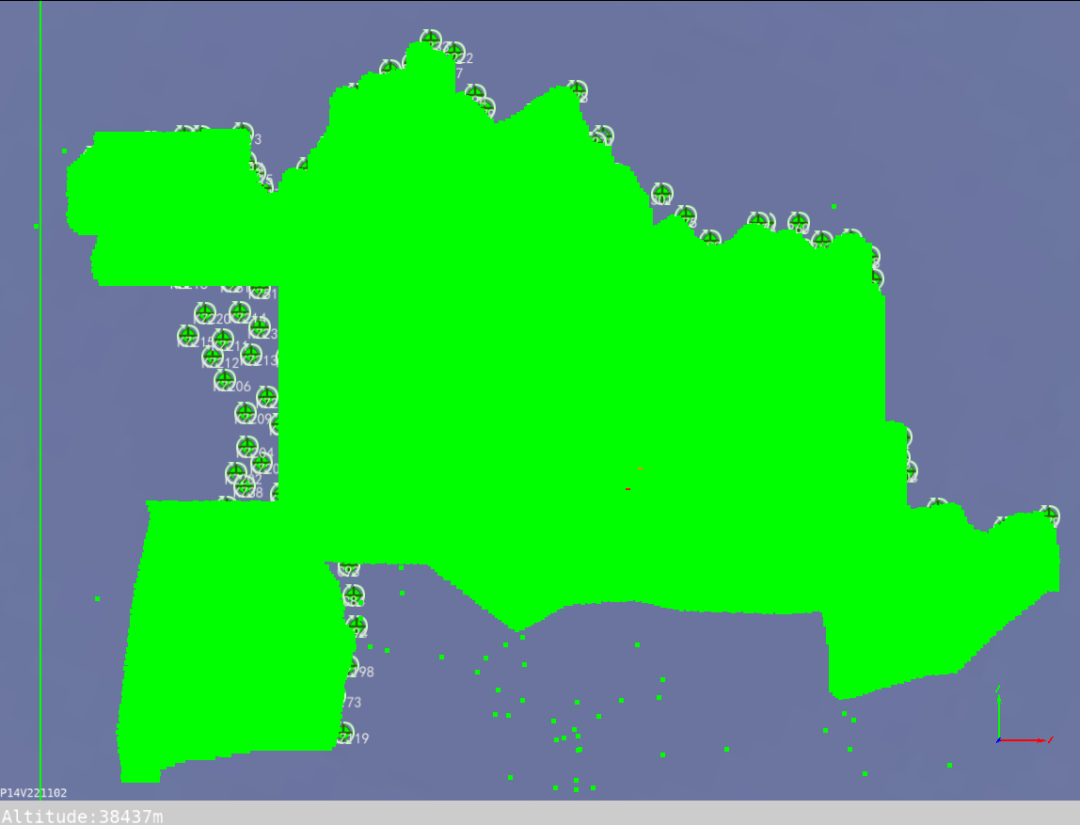

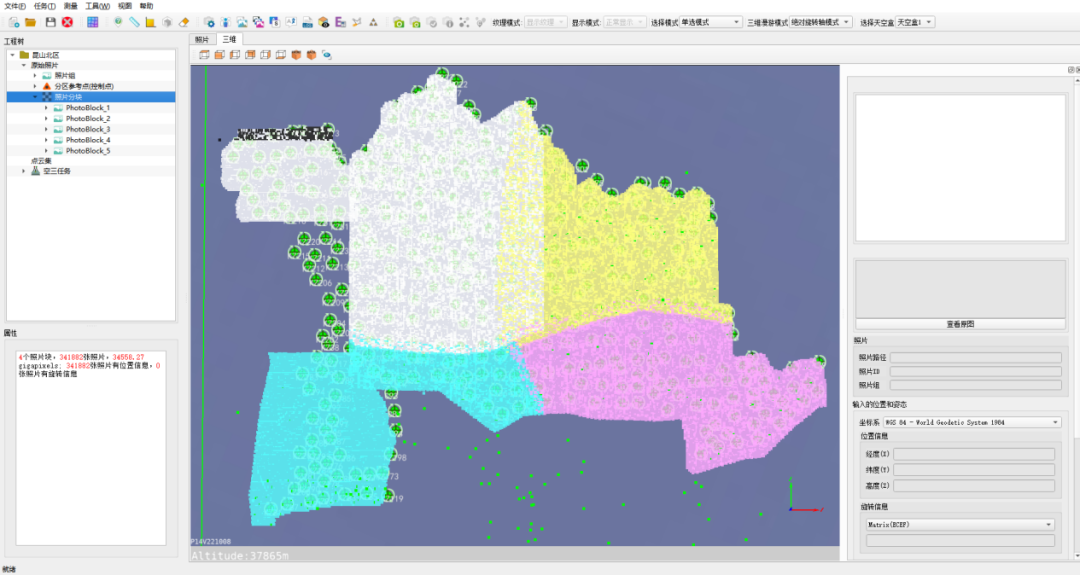

划分区块的时候一定要沿着控制点的分布去进行划分，块与块之间需要有公共点和部分重叠的照片。如下图所示：

3.3 创建空三任务

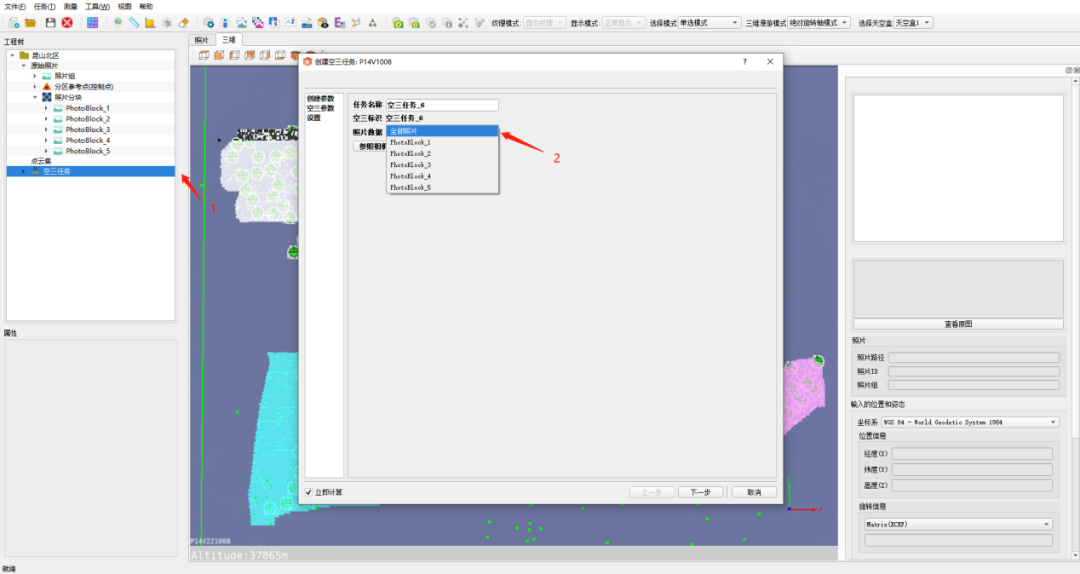

右击空三任务创建，分别在照片数据源选项中选择对应的区块，提交空三，一个分块对应一个空三任务，每块都提交空三（由于项目比较着急，数据是边飞行边处理的，提交空三的时间跨度较大）。

3.4 平差检查

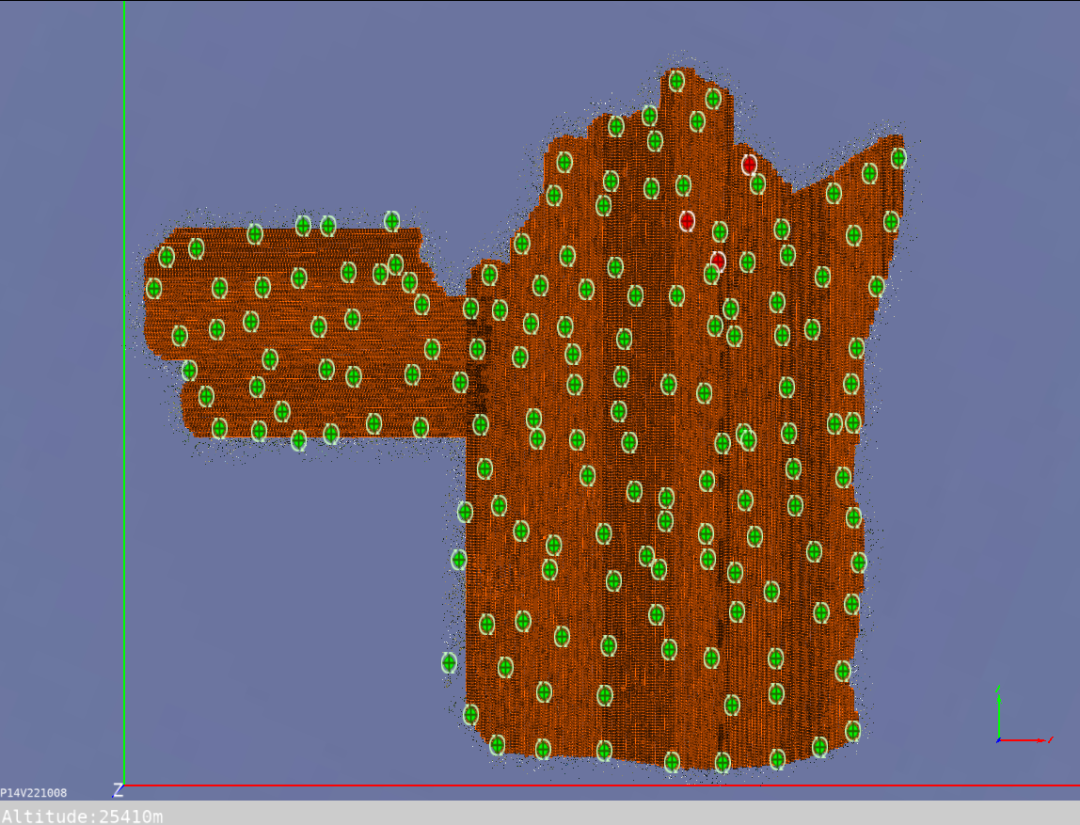

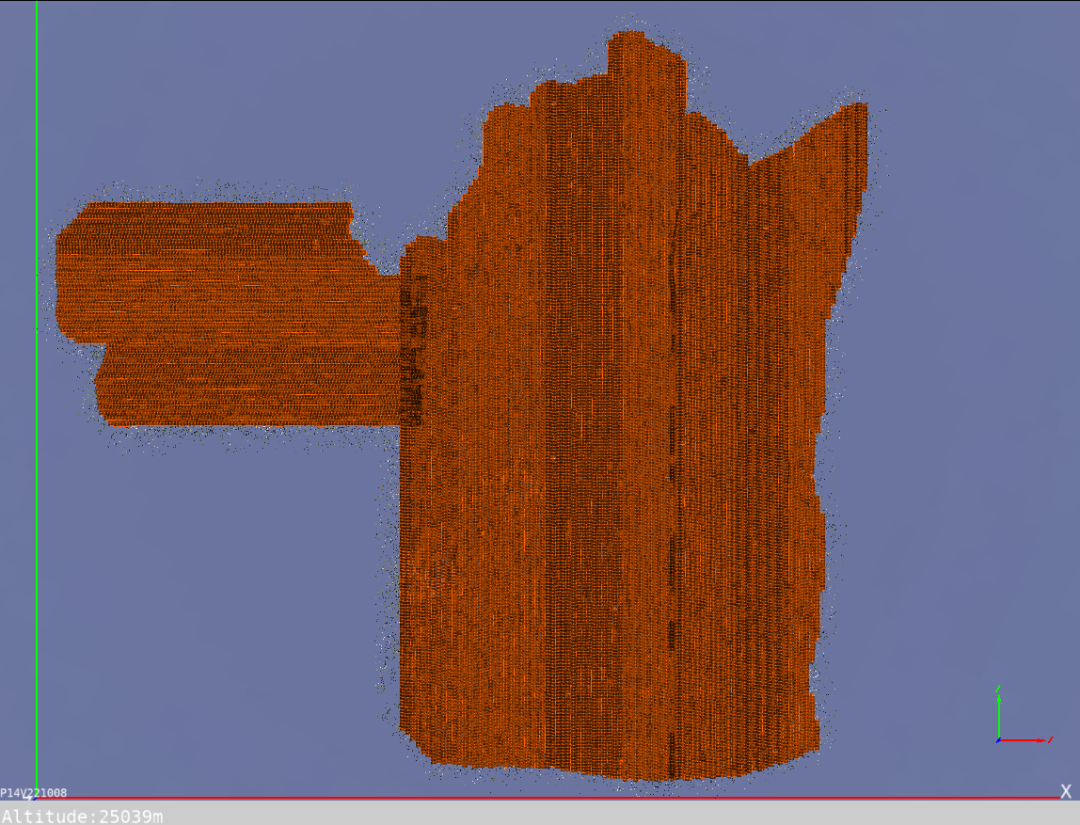

空三完成后查看空三相机位置和连接是否平整，没有问题就分别复制空三任务。

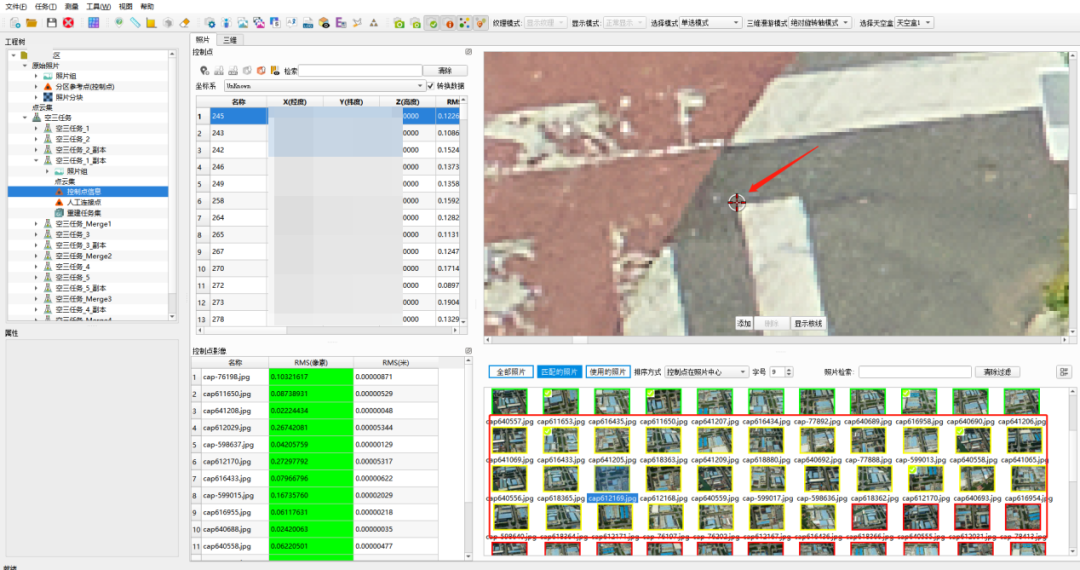

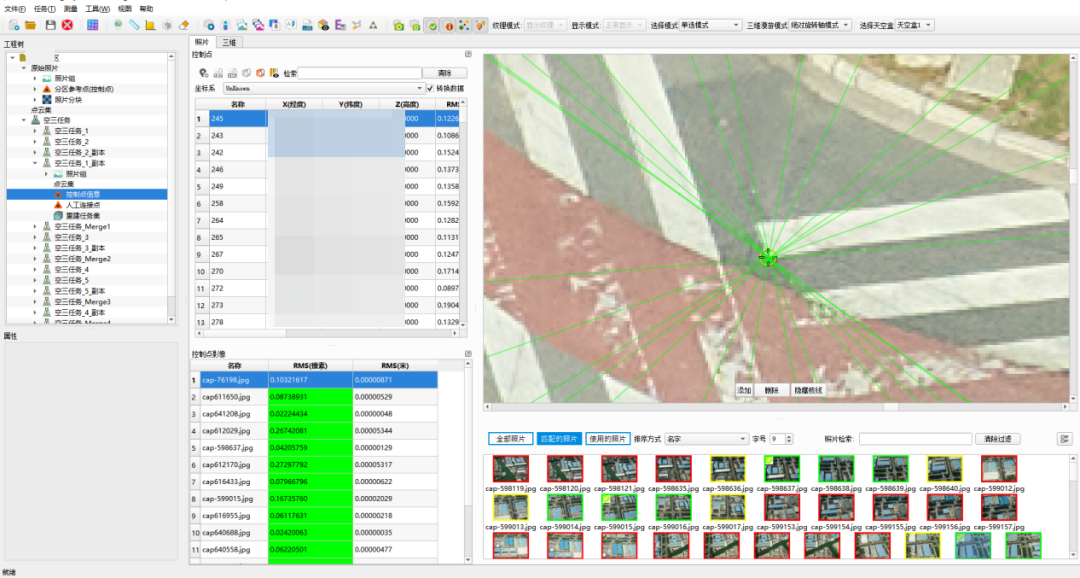

在复制下来的空三任务里导入控制点文件，进行刺点。

平差完成后需查看每个空三任务的空三报告和控制点的精度，还可以查看控制点关联的未刺黄色照片点位预测位置是否准确。

3.5 三维重建

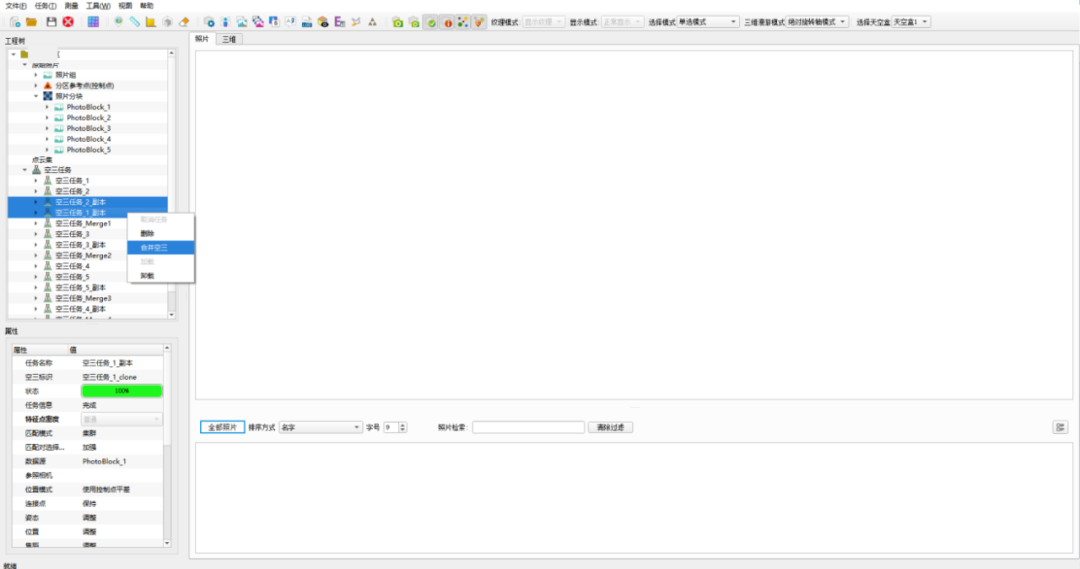

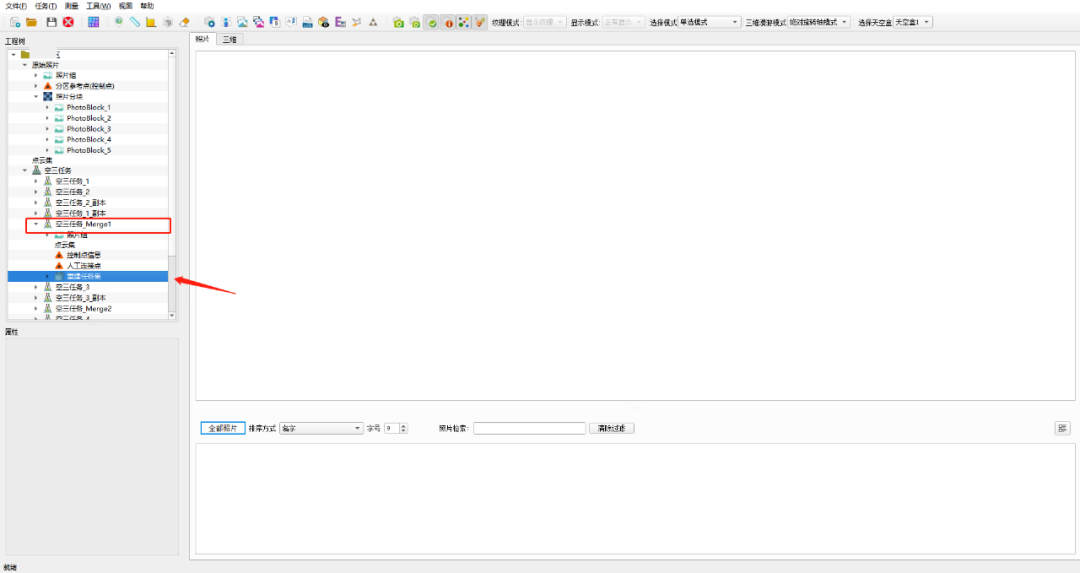

选中在平差完成的空三（空三是相邻的），右击选择合并空三。

提交三维重建须在合并的空三任务里进行创建提交。

由于项目比较着急，所以空三每处理一块就会和相邻的空三进行合并，然后提交建模。

4

成果展示

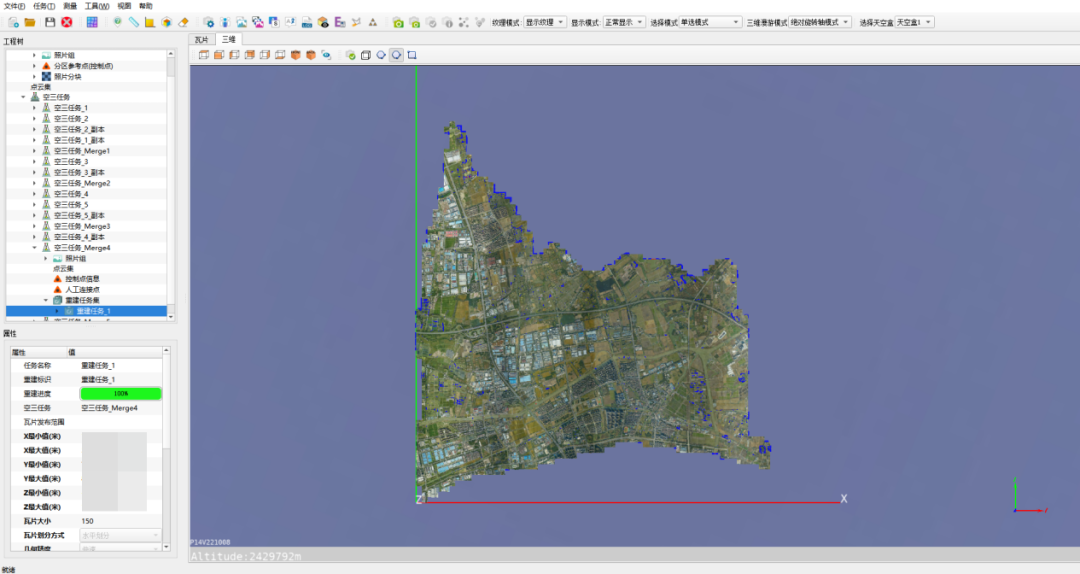

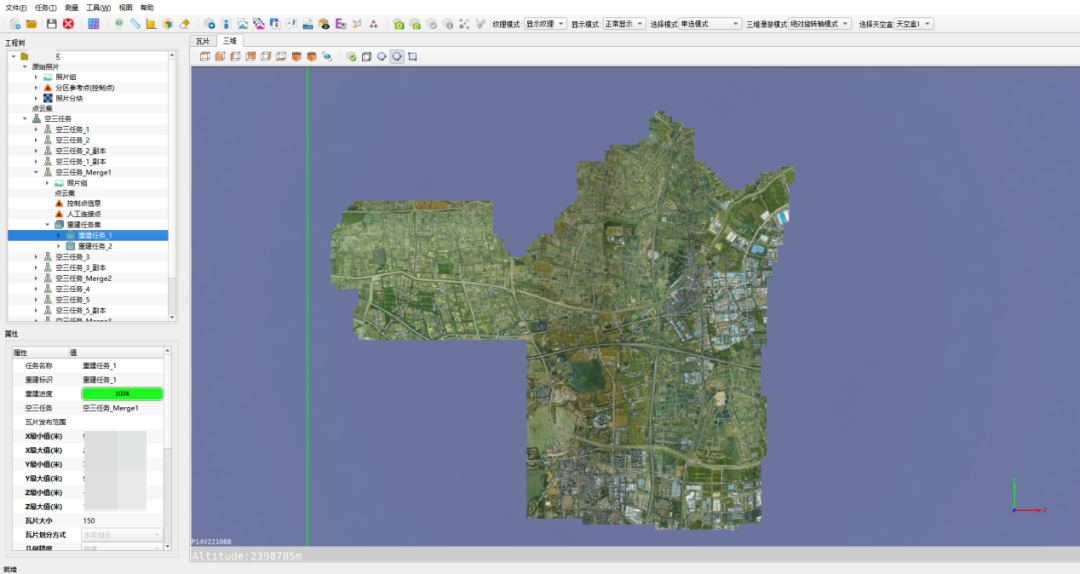

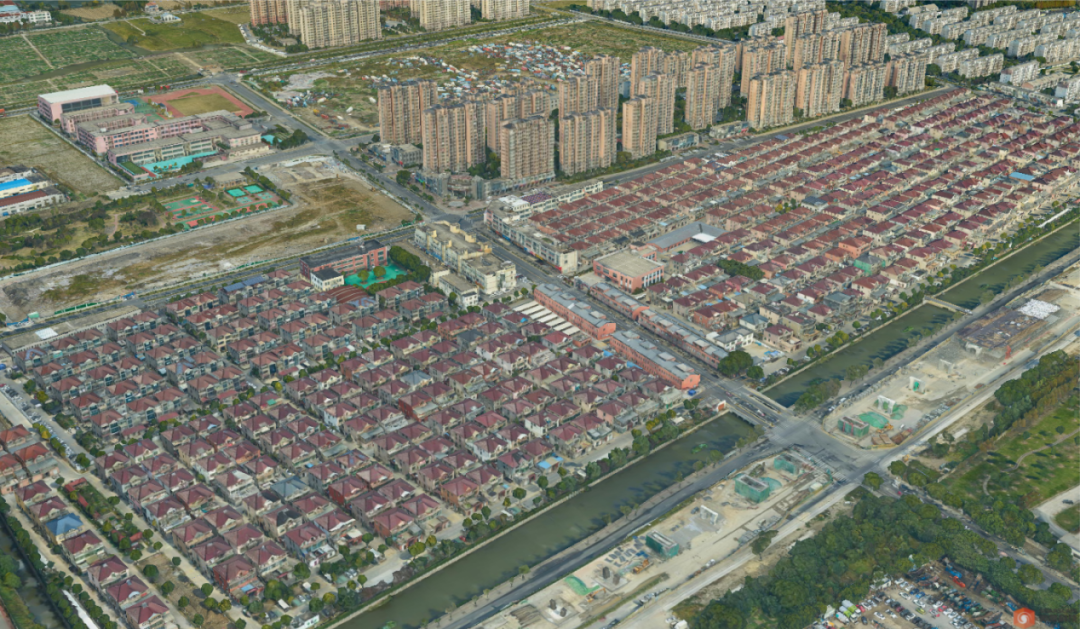

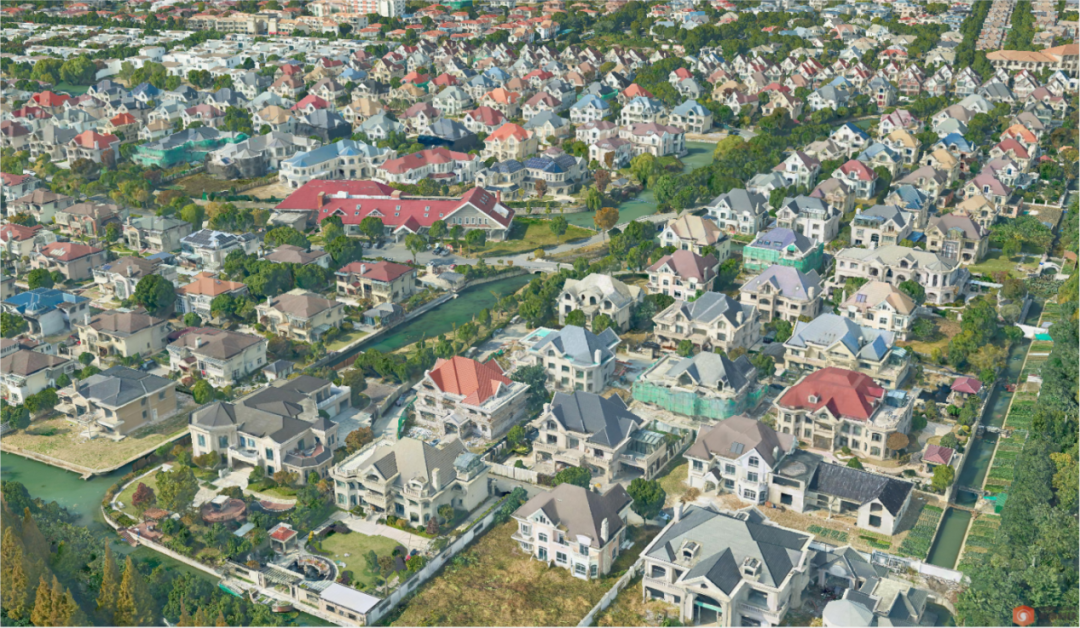

数据成果展示：
